CAD-Software für Fertigbetondecken
Building Integrated ManufacturingxNet entwickelte eine branchenspezifische CAD-Anwendung, die konstruktive Planung in strukturierte Produktionsdaten übersetzt und mit der SiMon-Automation bis zur Fertigung verbindet.
Die Ausgangslage
Wenn eine Zeichnung zum verbindlichen Produktionsauftrag wird
Bei Fertigbetondecken müssen Geometrie, Öffnungen, Einbauteile, Bewehrung, Produktionslogik und Maschinenabläufe exakt zusammenpassen. Bereits kleine Übertragungsfehler zwischen Konstruktion, Arbeitsvorbereitung und Fertigung können zu Rückfragen, Nacharbeit oder fehlerhaften Elementen führen.
Allgemeine CAD-Systeme bilden die branchenspezifischen Abläufe nur begrenzt ab. Benötigt wurde deshalb eine Anwendung, die nicht an der Zeichnung endet, sondern alle relevanten Informationen für die Produktion strukturiert weitergibt.
Der Systemumfang
Vom konstruktiven Detail bis zur automatisierten Anlage
CAD-Planung
Geometrie und Einbauteile
Strukturierte Produktionsdaten
SiMon-Automation
Fertiges Bauteil
Die CAD-Anwendung stellt Bauteile mit ihren konstruktiven und produktionsrelevanten Eigenschaften digital bereit. SiMon übernimmt diese Daten in den automatisierten Fertigungsprozess und macht den Ablauf von der Planung bis zum fertigen Element nachvollziehbar.
Die Umsetzung
Branchensoftware aus dem realen Produktionsprozess entwickeln
Fachlogik abbilden
Die für Fertigbetondecken relevanten Geometrien, Raster, Öffnungen, Einbauteile und Bewehrungsinformationen wurden in ein eigenes Datenmodell übersetzt.
Bedienung auf den Prozess zuschneiden
Der Editor wurde für die tatsächlichen Aufgaben in Konstruktion und Arbeitsvorbereitung entwickelt, statt einen allgemeinen CAD-Workflow vorzugeben.
Produktionsdaten strukturieren
Aus der Planung entstehen eindeutige Informationen, die ohne unnötige manuelle Übertragung für die Fertigung bereitstehen.
Automation anbinden
Die CAD-Daten werden mit SiMon und der Anlagensteuerung verbunden und damit direkt in den Produktionsablauf überführt.
Die xNet-Lösung
CAD, Prozesswissen und Maschinenintegration aus einem Guss
Individuelle Software
Der Prozess bestimmt die Anwendung
xNet entwickelte die Software um die realen Bauteile und Arbeitsabläufe des Kunden. Funktionen und Datenmodell folgen der Fertigung, nicht einem Standardprodukt.
Durchgängige Daten
Planungsinformationen weiterverwenden
Geometrie und konstruktive Details werden nicht erneut erfasst, sondern als strukturierte Grundlage für Arbeitsvorbereitung und Produktion genutzt.
SiMon-Integration
Software direkt in die Anlage wirken lassen
Die Verbindung zur Automationsplattform schließt die Lücke zwischen digitalem Entwurf und steuerbarer Fertigungskette.
Ergebnisse und Kundennutzen
Weniger Medienbrüche, klarere Daten, besser nachvollziehbare Fertigung
Übertragungsfehler reduzieren
Planungsdaten müssen nicht mehrfach manuell in unterschiedliche Systeme und Produktionsschritte übertragen werden.
Produktionsdaten vereinheitlichen
Alle Beteiligten arbeiten mit strukturierten Informationen, die aus demselben digitalen Bauteilmodell abgeleitet sind.
Sonderprozesse flexibel abbilden
Die individuelle Software lässt sich an reale Abläufe und künftige Anforderungen anpassen, statt den Betrieb in starre Standardprozesse zu zwingen.
„Building Integrated Manufacturing“ beschreibt den Ansatz treffend: Gebäudedaten werden nicht nur geplant, sondern unmittelbar in einen ausführbaren Produktionsprozess übersetzt.

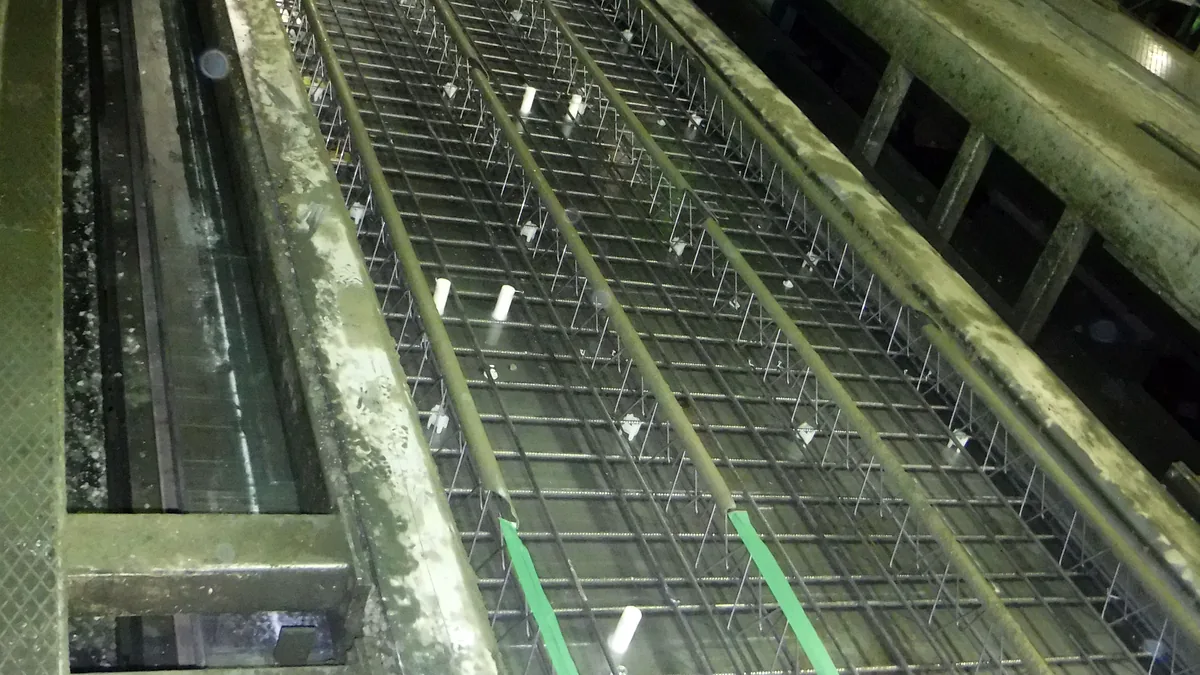

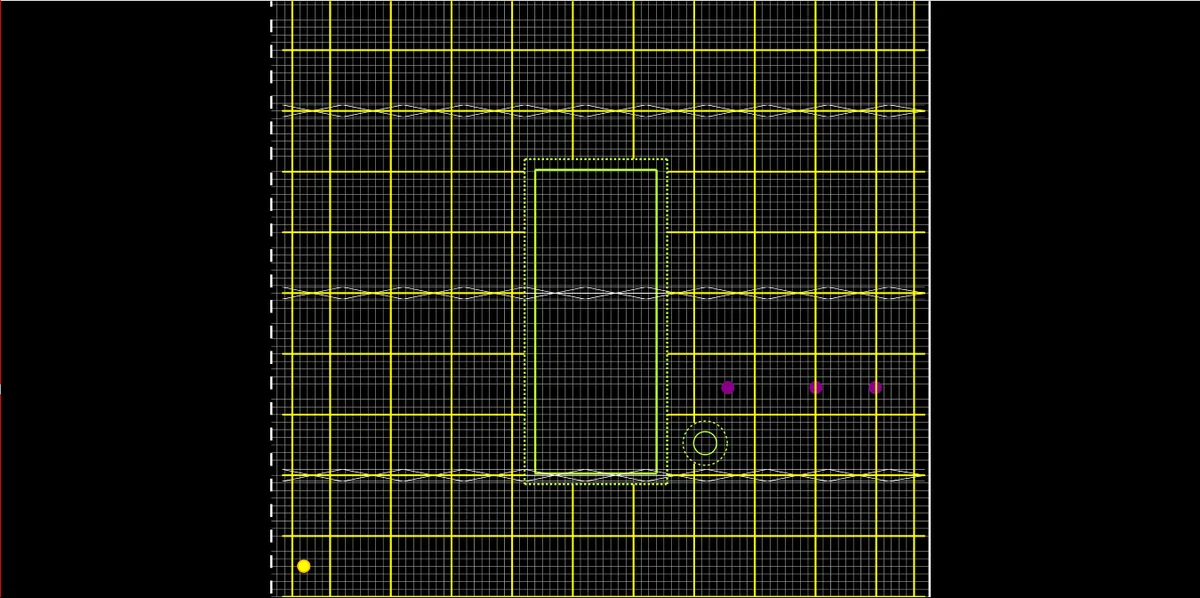

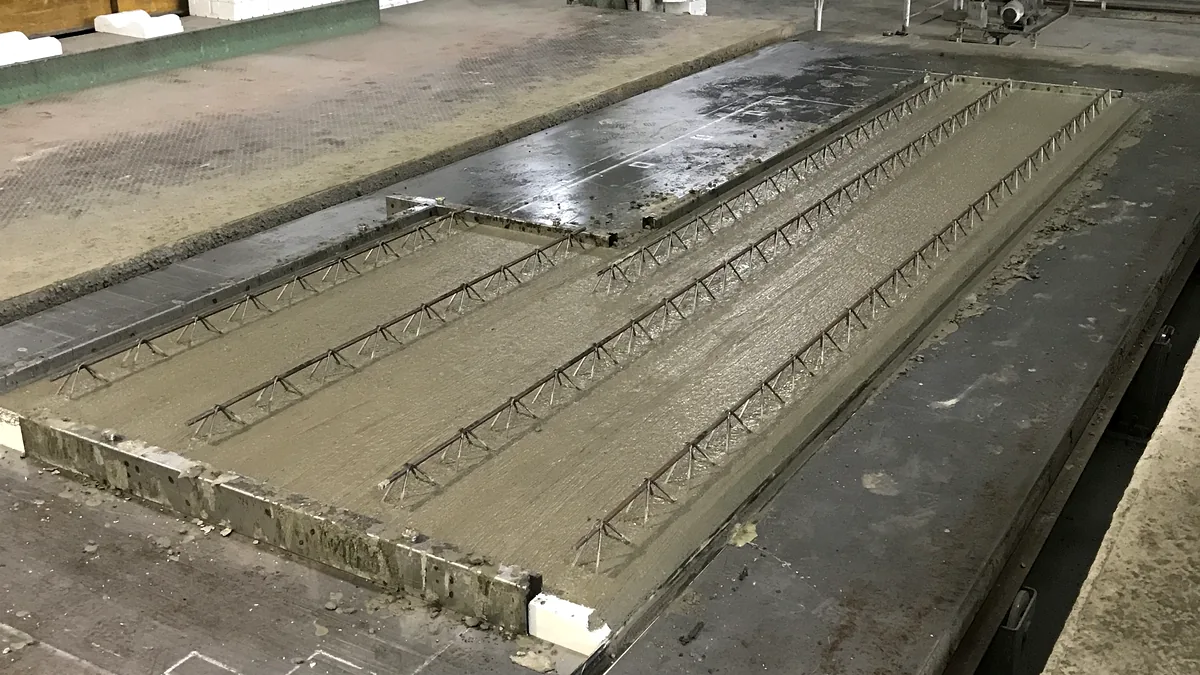

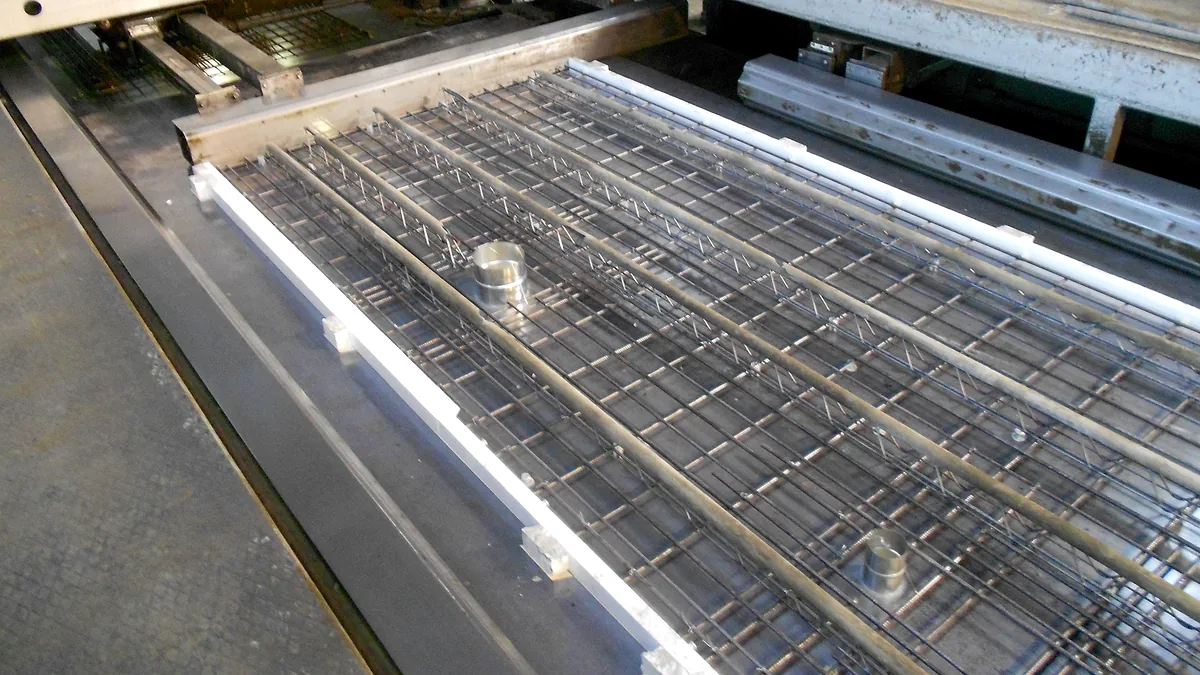

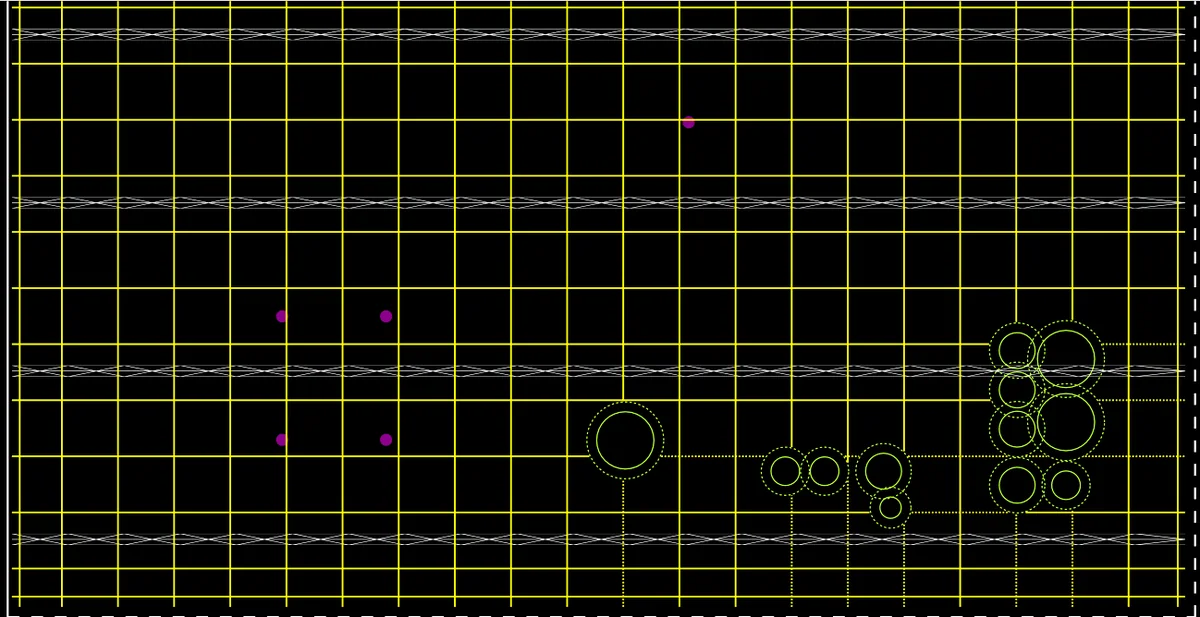

Einblicke in CAD und Fertigung
